Pompa filtracyjna BADU Magna 12 – 12 m³/h, 0,45 kW, 230 V

Przepływ znamionowy 12 m³/h oraz moc P2 0,45 kW określają miejsce tej wersji w rodzinie BADU Magna. Urządzenie zasila się napięciem 230 V i stosuje przed filtrem basenowym.

Ocena parametrów roboczych

W praktyce wydajność pompy spada wraz ze wzrostem wysokości podnoszenia i strat ciśnienia. Dlatego warto zestawić jej krzywą hydrauliczną z oporem całej instalacji. Pod względem przepływu model znajduje się między wersjami 8 i 14 m³/h, Magna w tym rozmiarze jest przeznaczona do mniejszych lub średnich obiegów, zależnie od rzeczywistych strat ciśnienia. Jednofazowe zasilanie 230 V ułatwia zastosowanie w wielu prywatnych maszynowniach, lecz obwód i zabezpieczenie nadal muszą zostać dobrane do prądu silnika. W danych tej wersji wskazano: orientacyjny filtr 450–500 mm.

Prefiltr i napęd

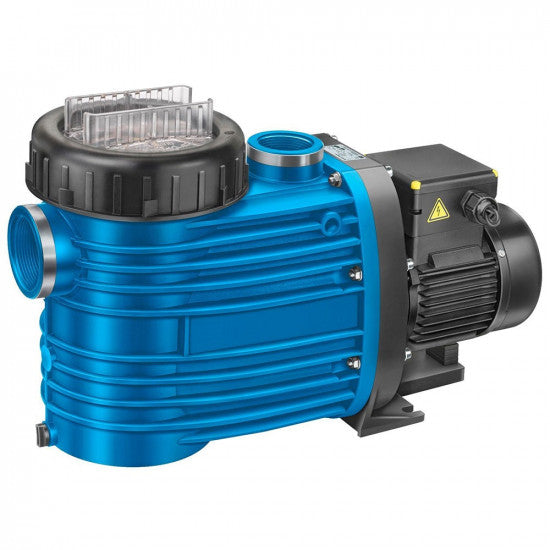

Kosz prefiltra znajduje się bezpośrednio przed częścią hydrauliczną i można go obserwować przez przezroczystą pokrywę. Pompa ma zwartą konstrukcję monoblokową, a elektryczne elementy napędu nie stykają się z wodą basenową.

Montaż bez ograniczania przepływu

Pompę montuje się przed filtrem, z możliwością odcięcia jej zaworami na czas konserwacji. Należy unikać pracy bez wody, długich przewodów ssawnych i redukcji, które niepotrzebnie zwiększają opór hydrauliczny.

Dane techniczne wariantu

Rzeczywisty przepływ zależy od wysokości podnoszenia, średnicy rur, stanu filtra i oporów dodatkowego wyposażenia. Dobór należy potwierdzić na podstawie charakterystyki hydraulicznej.
