Przeciwprąd do basenu TEBAS TENDER – zestaw z pompą

TEBAS TENDER to przeciwprąd do zabudowy w ścianie basenu, służący do pływania w miejscu i masażu wodnego. Przedni panel z tworzywa ABS umożliwia uruchomienie pompy przyciskiem pneumatycznym oraz regulację wypływu wody i dopływu powietrza bez wychodzenia z basenu. Oferowane konfiguracje mają wydajność od 41 do 95 m³/h i zasilanie 230 V albo 400 V.

Budowa, regulacja i kompatybilność

• Panel czołowy: tworzywo ABS odporne na promieniowanie UV i działanie środków chemicznych stosowanych w basenie.
• Sterowanie: przycisk pneumatyczny PN na panelu oraz skrzynka sterująca pompą.
• Regulacja: siła wypływu wody na dyszy oraz domieszka powietrza do strumienia masażu.
• Konstrukcja niecki: urządzenie przewidziane do różnych typów basenów; sposób osadzenia obudowy i uszczelnienia należy dobrać do konstrukcji oraz wykończenia ściany.
• Uszczelnienie: kołnierz i uszczelki dostarczane w komplecie.

Parametry oferowanych wariantów

Wydajności w tabeli są deklarowanymi parametrami poszczególnych zestawów. Dostępna karta TENDER nie określa wspólnego punktu pracy pomp dla wszystkich wariantów. Rzeczywisty przepływ zależy od oporów instalacji, doboru przewodów i ustawienia dyszy.

Warianty 40076 i 40078 mają zasilanie 230 V, a 40070, 40080, 40082, 40072 i 40074 - 400 V. Kod 40082 odpowiada konfiguracji 75 m³/h i 2,9 kW. Model pompy NewBCC jest potwierdzony dla kodów 40070, 40072 i 40074; dla innych pozycji model pompy należy potwierdzić przy doborze.

Zawartość i elementy podłączeniowe

• Pompa zgodna z wybranym kodem zestawu.
• Wkład przedni ABS z dyszą, regulacją i przyciskiem pneumatycznym.
• Obudowa do zabudowy w ścianie basenu.
• Sterownik pneumatyczny PN.
• Kołnierz z uszczelkami.

Rury należy zamówić osobno, zgodnie z projektem instalacji. Konfiguracje NewBCC 40070, 40072 i 40074 są oferowane bez rur, złączek i zaworów. Nie należy utożsamiać zestawu z pompą z gotową instalacją hydrauliczną; armaturę i redukcje trzeba dobrać do konkretnej konfiguracji.

Wymiary obudowy i położenie w ścianie

Obudowę montuje się z przyłączami w pionie: tłoczenie u góry, ssanie u dołu. Średnice króćców obudowy nie są automatycznie średnicami całego orurowania. Instrukcja konfiguracji NewBCC 70 m³/h (40070) przewiduje tłoczenie Ø63 mm i ssanie Ø75 mm, po zastosowaniu właściwych redukcji. Dla wersji 80 i 95 m³/h instrukcja przedstawia tłoczenie Ø75 mm oraz ssanie Ø90 mm. Przyłącza i przejścia do pompy trzeba sprawdzić w jej dokumentacji.

Wymagania dla pompy, sterownika i pierwszego rozruchu

Pompę należy umieścić poniżej lustra wody, możliwie blisko basenu - urządzenie nie jest samozasysające. Instrukcja nie zaleca przekraczania odległości 15 m; krótkie połączenie ogranicza straty hydrauliczne. Pomieszczenie lub szyb techniczny musi mieć wentylację, odwodnienie i dostęp serwisowy.

Skrzynka pneumatyczna powinna znajdować się w suchym miejscu powyżej lustra wody, nie dalej niż 4 m od włącznika w panelu. Przyłącze poboru powietrza z zaworkiem zwrotnym należy wyprowadzić około 15 cm ponad poziom wody. Podłączenie elektryczne, dobór zabezpieczeń i kontrolę kierunku obrotów w wersjach trójfazowych wykonuje uprawniony elektryk.

Przed uruchomieniem należy napełnić instalację, odpowietrzyć pompę i sprawdzić szczelność połączeń. Pompy nie wolno uruchamiać na sucho. Podczas eksploatacji należy regularnie czyścić panel, kontrolować uszczelnienia i utrzymywać właściwe parametry wody. Przed serwisem odłącza się zasilanie i odcina przepływ wody.

Gwarancja i serwis

Warunki i okres gwarancji należy potwierdzić dla aktualnie dostarczanej pompy i sterownika; posiadane karty techniczne nie określają jednolitego czasu gwarancji całego zestawu. Przy serwisie należy zachować dostęp do pompy i skrzynki sterującej oraz stosować instrukcję właściwego modelu pompy.

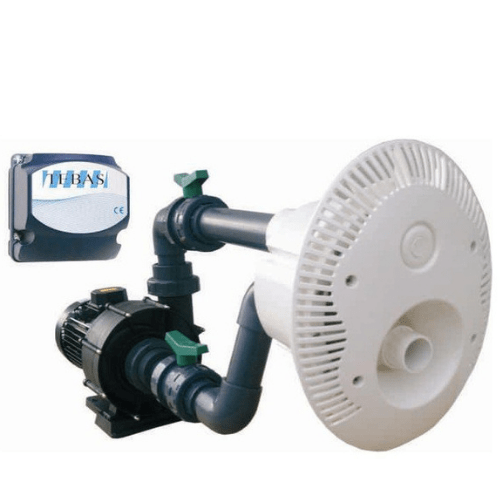

Zdjęcie zestawu może przedstawiać przykładowe rury, zawory lub redukcje służące do pokazania układu. Elementy te nie wchodzą w cenę wybranego wariantu, chyba że wskazano je w jego zakresie dostawy.

Dobór TENDER - najczęstsze pytania

Czy TENDER pasuje do basenu wykończonego folią?

Tak, przy prawidłowym osadzeniu obudowy i zastosowaniu odpowiedniego kołnierza oraz uszczelek. Sposób montażu trzeba dobrać do konstrukcji i grubości ściany.

Czy wszystkie warianty mają zasilanie 400 V?

Nie. Warianty 40076 i 40078 mają zasilanie 230 V. Warianty 40070, 40080, 40082, 40072 i 40074 wymagają 400 V.

Czy króćce Ø75 i Ø90 mm oznaczają, że każda instalacja ma takie rury?

Nie. Są to średnice przyłączy obudowy. Przewody i redukcje dobiera się do pompy; dla konfiguracji 70 m³/h instrukcja przedstawia inne średnice orurowania niż dla wersji 80 i 95 m³/h.

Osobne konfiguracje TENDER

Każdy z poniższych zestawów ma własną kartę z konkretną pompą, zasilaniem i ceną:

• TEBAS TENDER 40068
• TEBAS TENDER 40069
• TEBAS TENDER 40070-230V
• TEBAS TENDER 40083
• TEBAS TENDER 40084
• TEBAS TENDER 40085

Zobacz również pozostałe przeciwprądy do basenu, w tym TEBAS HURAGAN ze stalowym panelem i sterowaniem PIEZO.
