Przeciwprąd TEBAS TENDER NewBCC 70 m³/h 230 V 2,2 kW – 40070-230V

TEBAS TENDER 40070-230V to przeciwprąd do zabudowy w ścianie basenu, z pompą NewBCC 2,2 kW, zasilaniem 230 V i deklarowaną wydajnością 70 m³/h. Panel ABS z dyszą pozwala pływać w miejscu i korzystać z masażu wodnego. Przycisk pneumatyczny uruchamia pompę, a użytkownik reguluje wypływ wody i domieszkę powietrza z niecki.

Wariant 40070-230V ma pompę NewBCC zasilaną jednofazowo. Instrukcja konfiguracji 70 m³/h przewiduje po odpowiednich redukcjach przewód tłoczny Ø63 mm i ssawny Ø75 mm; nie są to średnice króćców obudowy.

Parametry TENDER 40070-230V

Wydajność 70 m³/h jest deklarowanym parametrem zestawu; dostępna karta nie określa wspólnego punktu pracy H. Rzeczywisty przepływ zależy od długości, średnic i oporów instalacji oraz nastaw dyszy. Średnic króćców obudowy nie należy automatycznie przyjmować jako średnic wszystkich przewodów do pompy.

Co obejmuje zestaw?

• Pompa NewBCC o parametrach tej konfiguracji.
• Panel przedni ABS z dyszą, regulacją strumienia i dopływu powietrza oraz przyciskiem pneumatycznym.
• Obudowa do osadzenia w ścianie niecki, kołnierz i uszczelki.
• Sterownik pneumatyczny PN.

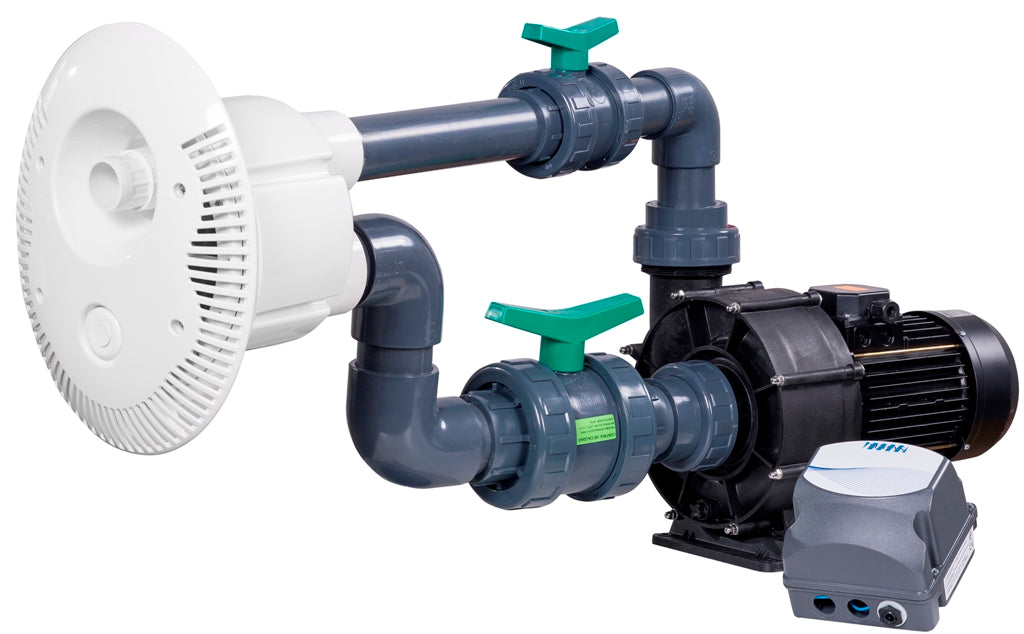

Rury, kolana, redukcje, złączki i zawory nie są częścią tego wariantu. Dobiera się je osobno do projektu i przyłączy pompy. Ilustracja może pokazywać także przykładowe elementy podłączenia spoza zestawu.

Wskazówki montażowe i uruchomienie

Panel montuje się w ścianie niecki, z osią dyszy około 30 cm poniżej lustra wody. Sposób osadzenia i uszczelnienia dostosowuje się do konstrukcji basenu i wykończenia ściany, także przy folii. Pompa nie jest samozasysająca: powinna stać poniżej lustra wody, możliwie blisko basenu. Instrukcja nie zaleca odległości pompy większej niż 15 m. Skrzynkę PN należy zamontować w suchym miejscu powyżej lustra wody i nie dalej niż 4 m od przycisku.

Przyłącze poboru powietrza z zaworem zwrotnym wyprowadza się około 15 cm ponad wodę. Trzeba przewidzieć wentylację, odpływ wody i dostęp serwisowy. Podłączenie elektryczne, zabezpieczenia oraz parametry obwodu jednofazowego sprawdza uprawniony elektryk. Przed startem napełnić i odpowietrzyć instalację; nie uruchamiać pompy na sucho. Ostateczne średnice przewodów i redukcji potwierdzić w dokumentacji wybranej pompy.

Gwarancja i serwis

Okres oraz szczegółowe warunki gwarancji pompy i sterownika należy potwierdzić dla dostarczanej partii; posiadana karta TENDER nie podaje jednolitego okresu dla całego zestawu. Przy zabudowie pozostawić dostęp do pompy i skrzynki sterującej.

Najczęstsze pytania

Czy ten TENDER pasuje do basenu z folią?

Tak, o ile obudowa, kołnierz i uszczelnienie są prawidłowo dobrane do konstrukcji oraz grubości ściany niecki.

Czy zestaw zawiera rury i zawory?

Nie. Elementy hydrauliczne do połączenia panelu z pompą trzeba dobrać i zamówić osobno.

Czy 70 m³/h oznacza identyczny przepływ w każdym basenie?

Nie. Jest to deklarowany parametr zestawu; na przepływ po montażu wpływają opory przewodów i nastawa dyszy.

Zobacz pozostałe przeciwprądy do basenu i porównaj z innymi konfiguracjami TEBAS TENDER.
